उत्पाद विवरण:
|
| नमूना: | N211 N212 N213 N214 N215 | प्रकार: | बेलनाकार रोलर असर |
|---|---|---|---|
| आयाम: | 55x100x21 मिमी | निकासी: | सी0, सी3, सी4, सी5 |
| पैकिंग: | ट्यूब, एकल बॉक्स, रैपिंग पैकिंग | पिंजरा: | पीतल स्टील नायलॉन |
| शुद्धता: | एबीसीई-1 एबीसीई-3 एबीसीई-5 एबीसीई-7 | गारंटी: | 50000 किमी या एक वर्ष |
| हाई लाइट: | N214 बेलनाकार रोलर असर,N213 बेलनाकार रोलर असर,N215 असर |
||

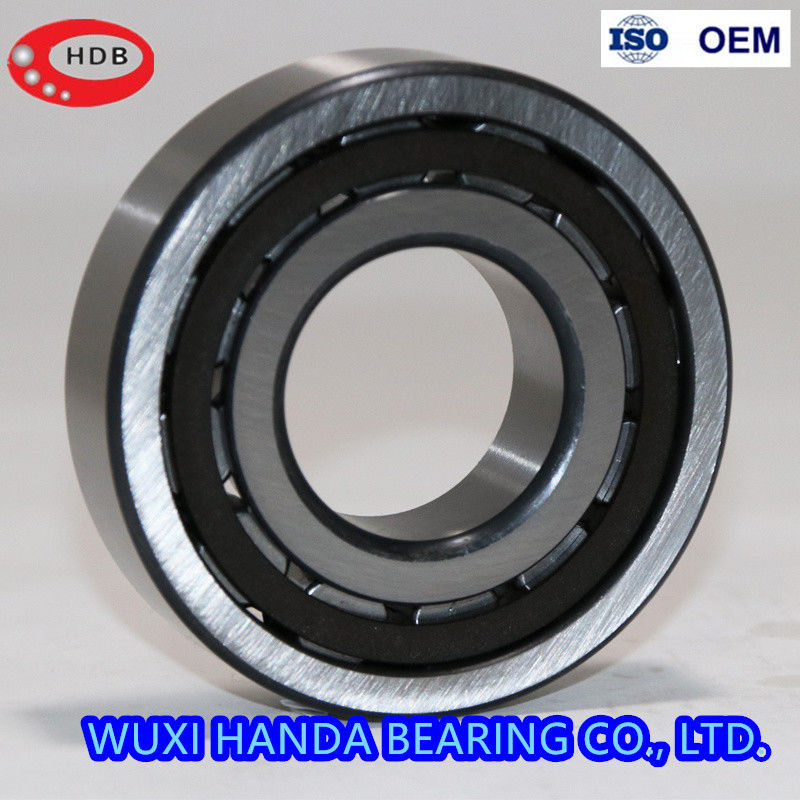

N211 N212 N213 N214 N215 बेलनाकार रोलर असर 55x100x21mm ECP ECJ ECM वजन 0.626 किलोग्राम
बेलनाकार रोलर्स रेसवे के साथ रैखिक संपर्क में हैं।उनके पास उच्च रेडियल भार क्षमता है और उच्च गति के लिए उपयुक्त हैं।एनयू, एनजे, एनयूपी, एन, एनएफ (एकल-पंक्ति बीयरिंगों के लिए), एनएनयू, और एनएन (डबल-पंक्ति बीयरिंगों के लिए डिजाइन या साइड पसलियों की अनुपस्थिति के आधार पर) के रूप में नामित विभिन्न प्रकार हैं।
एन सीरीज -एन डिजाइन के बियरिंग्स एकल पंक्ति बेलनाकार रोलर असर हैं और आंतरिक रिंग पर दो निश्चित पसलियां हैं जो रोलर्स और पिंजरे और एक चिकनी बाहरी रिंग को बनाए रखती हैं।यह डिज़ाइन आवास के संबंध में शाफ्ट की कुछ सीमाओं में अक्षीय विस्थापन की अनुमति देता है।इसलिए, गैर-पता लगाने वाली असर इकाइयों में एन सीरीज़ रोलिंग बियरिंग्स का उपयोग किया जाता है।इसके अलावा, एन सीरीज बियरिंग्स में वस्तुतः कोई थ्रस्ट क्षमता नहीं है।
परमाणु श्रृंखला -एकल पंक्ति बेलनाकार रोलर बीयरिंग हैं और बाहरी रिंग पर दो निश्चित पसलियां और एक चिकनी आंतरिक रिंग है।यह डिज़ाइन आवास के संबंध में शाफ्ट की कुछ सीमाओं में अक्षीय विस्थापन की अनुमति देता है।इसलिए, गैर-पता लगाने वाली असर इकाइयों में एनयू सीरीज़ रोलिंग बियरिंग्स का उपयोग किया जाता है।इसके अलावा, एनयू सीरीज़ बियरिंग्स में वस्तुतः जोर देने की क्षमता नहीं है।
एनजे सीरीज- एकल पंक्ति बेलनाकार रोलर बीयरिंग हैं और बाहरी रिंग पर दो निश्चित पसलियां हैं और आंतरिक रिंग पर एक निश्चित रिब है जो शाफ्ट को एक ही दिशा (अक्षीय) में निर्देशित कर सकती है।
एनयूपी सीरीज- एकल पंक्ति बेलनाकार रोलर बीयरिंग हैं और बाहरी रिंग पर दो निश्चित पसलियां हैं और आंतरिक रिंग पर एक निश्चित रिब और एक समर्थन वॉशर है।इस तरह उन्हें दोनों दिशाओं में अक्षीय रूप से शाफ्ट का मार्गदर्शन करते हुए, बीयरिंगों का पता लगाने के रूप में उपयोग किया जा सकता है।
आरएनयू सीरीज -एकल पंक्ति बेलनाकार रोलर बीयरिंग हैं और बाहरी रिंग पर दो निश्चित पसलियां हैं और कोई आंतरिक रिंग नहीं है।इसके बजाय, यह शाफ्ट को विरोधी रेसवे के रूप में उपयोग करता है।
एनएफ सीरीज- आकस्मिक थ्रस्ट लोड ले जाने में भी सक्षम, इस असर प्रकार में आंतरिक रिंग पर दो अभिन्न पसलियां और बाहरी रिंग पर एक रिब होती है।
एनएन सीरीज -एनएन डिजाइन के बियरिंग्स डबल पंक्ति बेलनाकार रोलर असर हैं और आंतरिक रिंग पर तीन निश्चित पसलियां हैं जो रोलर्स और पिंजरे और एक चिकनी बाहरी रिंग को बनाए रखती हैं।यह डिज़ाइन आवास के संबंध में शाफ्ट की कुछ सीमाओं में अक्षीय विस्थापन की अनुमति देता है।इसलिए, गैर-पता लगाने वाली असर इकाइयों में एन सीरीज़ रोलिंग बियरिंग्स का उपयोग किया जाता है।इसके अलावा, एनएन सीरीज बीयरिंगों में वस्तुतः जोर देने की क्षमता नहीं है।
एनएनयू सीरीज- डबल पंक्ति बेलनाकार रोलर बीयरिंग हैं और बाहरी रिंग पर तीन निश्चित पसलियां और एक चिकनी आंतरिक रिंग है।यह डिज़ाइन आवास के संबंध में शाफ्ट की कुछ सीमाओं में अक्षीय विस्थापन की अनुमति देता है।इसलिए, गैर-पता लगाने वाली असर इकाइयों में एनयू सीरीज़ रोलिंग बियरिंग्स का उपयोग किया जाता है।इसके अलावा, एनएनयू सीरीज बीयरिंगों में वस्तुतः जोर देने की क्षमता नहीं है.
| असर संख्या | पुराना सं। | डी / मिमी | डी / मिमी | बी / मिमी | वजन (किग्रा |
| N202 | 2202 | 15 | 35 | 11 | 0.047 |
| N203 | 2203 | 17 | 40 | 12 | 0.067 |
| N204 | 2204 | 20 | 47 | 14 | 0.11 |
| N205 | 2205 | 25 | 52 | 15 | 0.13 |
| N206 | 2206 | 30 | 62 | 16 | 0.2 |
| N207 | 2207 | 35 | 72 | 17 | 0.29 |
| N208 | 2208 | 40 | 80 | 18 | 0.37 |
| N209 | 2209 | 45 | 85 | 19 | 0.423 |
| N210 | 2210 | 50 | 90 | 20 | 0.46 |
| N211 | 2211 | 55 | 100 | 21 | 0.626 |
| N212 | 2212 | 60 | 110 | 22 | 0.802 |
| N213 | 2213 | 65 | 120 | 23 | 1 |
| N214 | 2214 | 70 | 125 | 24 | 1.1 |
| N215 | 2215 | 75 | 130 | 25 | 1.21 |
| N216 | 2216 | 80 | 140 | 26 | 1.47 |
| N217 | 2217 | 85 | 150 | 28 | 1.83 |
| N218 | 2218 | 90 | 160 | 30 | 2.25 |
| N219 | 2219 | 95 | 170 | 32 | 2.72 |
| N220 | 2220 | 100 | 180 | 34 | 3.45 |
| N221 | 2221 | 105 | 190 | 36 | 4.33 |
| N222 | 2222 | 110 | 200 | 38 | 5.02 |
| N224 | 2224 | 120 | 215 | 40 | 6.11 |
| N226 | 2226 | 130 | 230 | 40 | 7.08 |
| N228 | 2228 | 140 | 250 | 42 | 9.14 |
| N230 | 2230 | 150 | 270 | 45 | 11.6 |
| N232 | 2232 | 160 | 290 | 48 | 14.3 |
| N234 | 2234 | 170 | 310 | 52 | 18.2 |
| N236 | 2236 | 180 | 320 | 52 | 19.7 |
| N238 | 2238 | 190 | 340 | 55 | 22.9 |
| N240 | 2240 | 200 | 360 | 58 | 26.8 |
| N244 | 2244 | 220 | 400 | 65 | 36.7 |
बड़े मोटर्स, मशीन टूल स्पिंडल, इंजन फ्रंट और रियर सपोर्ट शाफ्ट, ट्रेन और बस बॉक्स शाफ्ट सपोर्ट, डीजल इंजन
क्रैंकशाफ्ट, ऑटोमोबाइल और ट्रैक्टर गियरबॉक्स, आंतरिक दहन इंजन, जनरेटर, गैस टरबाइन, रेड्यूसर, रोलिंग मिल, कंपन स्क्रीन और उठाने और परिवहन मशीनरी
